CMOS反相器電路原理圖,版圖

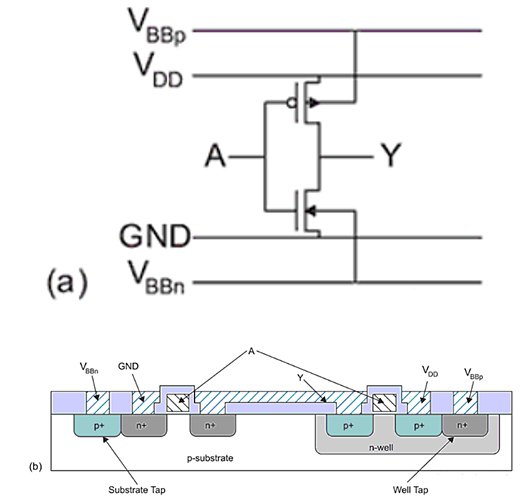

下圖所示是CMOS反相器電路的原理圖以及物理版圖。物理版圖就可以理解為MASK的圖形，集成電路制造就是根據圖形一層一層光刻、生長、注入而實現的，所以無論是什么電路圖，最終都必須轉換成物理版圖的圖形，交到工廠去生產。

當然因?yàn)橹郎a(chǎn)出來的電路，是一層一層堆疊的，所以CMOS反相器電路實際剖面圖如下所示。

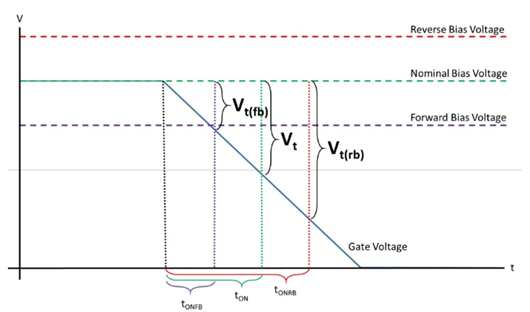

正常來說VDD與VBBp會連接在一起，接在VDD上，是PMOS的源端，而VBBn與GND會連接在一起，接在地上，是NMOS的源端。當然隨著工藝尺寸逐步降低，VBBp和VBBn不會與每一個門電路的VDD和GND連接，而是每幾個電路連接一個門電路，這樣做的好處是，節省面積，但因此會造成襯底偏置電壓（VBS，Substrate Biasing Voltage，偏置與襯底的電壓差）與源端產生少許電壓差，改變閾值電壓VT。一般來說VBS與VT成反比關系，也就是說VBS越大，VT越小，VBS越小VT越大。

對于數字集成電路工程師來說，知道襯底偏置電壓對VT有影響就好，不需要了解太多了。因?yàn)樵谙冗M(jìn)工藝下，為了做好低功耗設計，有專門的Body Biasing Generator（BBG）來微調偏置電壓，以便獲得功耗與性能之間的取舍。降低VT可以提高性能，但帶來較大漏電；提高VT可以減少漏電，但會提高性能。

電路分析

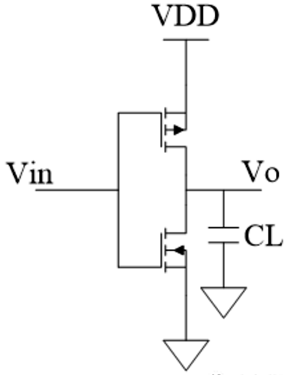

首先看CMOS反相器的電路，不同的是，多了一個CL，負載電容。無論是什么CMOS門電路，其輸出一定是要驅動一個負載的，而對于CMOS門電路來說一般負載指的是金屬連線與地之間的電容，以及下一級電路輸入柵極與地之間的電容。因?yàn)镸OSFET是電壓控制電流，如果把負載電壓VDD看成邏輯1，地電勢看成邏輯0，那么只是電流是無法實現邏輯傳遞的，因此負載電容在被電流充電與放電的過程中，完成其節點在VDD與地電勢之間跳變，才能真正把邏輯數值傳遞出去。

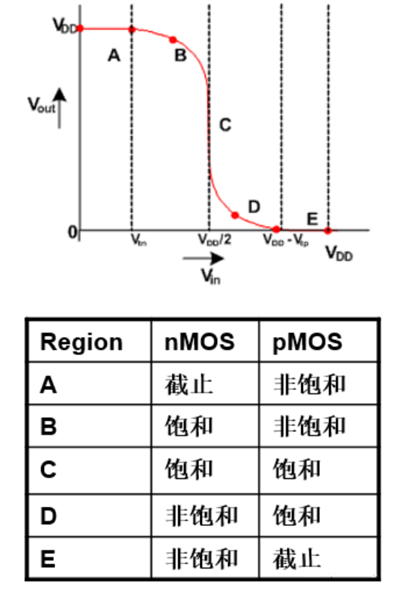

假設PMOS和NMOS使用相同的VT值，則輸入電壓改變引起輸出電壓變化的曲線（反相器轉移特性曲線）圖如下：

A區域，Vin在0V到VTN之間，因此NMOS截止，PMOS非飽和，但沒有電流通路，因此沒有電流，輸出電壓也不會發生變化。

B區域，Vin在VTN到1/2VDD之間，NMOS處于飽和狀態，PMOS處于非飽和狀態，對于PMOS來說，VDS不大，因此電流不大，電容放電速度比較慢。

C區域，Vin在1/2VDD左右，NMOS和PMOS同時處于飽和狀態，放電速度突然增大，對于PMOS來說，很快達到飽和狀態（VDS增加），而NMOS很快達到非飽和狀態（VDS減少），進入D區域。

D區域，Vin處于1/2VDD到接近（VDD-VTP）區間，NMOS處于非飽和，PMOS處于飽和狀態，對于NMOS來說，VDS不大，因此電流不大，電容放電速度較慢。

E區域，Vin大于VDD-VTP，PMOS截止，沒有電流通路，輸出電壓也就固定在0V。

由以上特性可見，當輸入電壓為VDD的時候，輸出電壓為0V，而輸入電壓為0V時，輸出電壓為VDD，剛好相反，滿足反相器的邏輯關系。

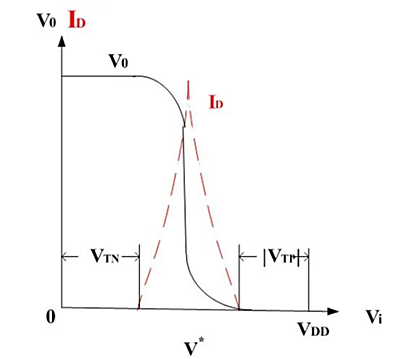

再看輸入電壓與電路電流的關系：

可以看出，只要輸入電壓小于nMOS的VT，或者大于VDD-|VTP|，則電路是不會產生電流的。只有在這中間區間，才會產生一個比較大的電流，特別是兩個管子都處于飽和狀態時。這樣的好處是只要電路不發生翻轉，就不會產生電流，而一旦發生翻轉，因?yàn)閚MOS和pMOS的互補性，會快速實現狀態轉換，提高性能。
