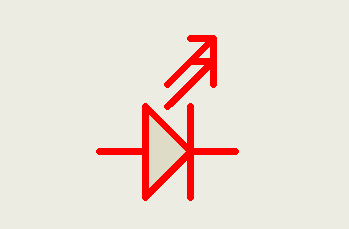

LED在電路中的圖形符號，一個二極管加了兩個箭頭，三角形直角所對的方向?yàn)檎龢O->負極方向。
led電路圖正負極區分
引腳長度不同：通常LED的正極引腳（陽極）比負極引腳（陰極）要長一些。在電路圖中，正極引腳一般會畫得更長，或者在引腳旁邊標注“+”符號，而負極引腳則較短。
內部結構標記：有些LED電路圖符號會在LED內部結構上標注陰極（負極）和陽極（正極）。通常，陰極會被標注為一個平面、顯示燈頭或有一條線段指向它，而陽極則不會有這樣的標記。
極性標記符號：在某些電路圖符號中，可以使用具體的極性標記符號來表示LED的正反極性。例如，箭頭指向LED的一端表示正極，而T字形符號表示負極。
led檢測方法
極性判斷

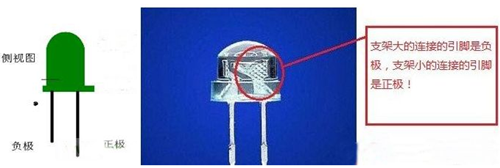

從外觀上判斷：未使用過的LED，引腳長的為正，短的為負；同時也可以通過燈管內的電極大小判斷，電極大的為負極，小的為正極；如果是貼片式LED，一般電極有缺角的為負極。
萬用表檢測極性：發光二極管和普通二極管一樣，都有單向?qū)щ娦?，所以正向測量電阻小，反向測量電阻大（接近無限大）。
貼片LED正負極區分
外觀特征
貼片LED的正面通常有一個明顯的突起，這是它的正極。在側面或底部，可以看到一個小圓圈或小杠，這是它的負極。通過觀察這些特征，可以初步確定貼片LED的正負極。
引腳排列
貼片LED的引腳排列也有一定的規律。一般來說，長引腳為正極，短引腳為負極。如果貼片LED有兩個引腳且長度相同，那么在引腳旁邊會有一個標識，標識所在的一側為負極。
萬用表檢測
使用萬用表可以更準確地檢測貼片LED的正負極。將萬用表調至二極管測試檔，將紅表筆接貼片LED的一個引腳，黑表筆接另一個引腳。如果萬用表的讀數在0.5-0.7伏之間，說明紅表筆所接的引腳為正極；如果讀數為0伏，則交換表筆再次測試。如果兩次測試的讀數均在0.5-0.7伏之間，說明第一次測試時紅表筆所接的引腳為正極。
電路圖標識
在電路圖中，通常會用“+”或“P”來表示正極，用“-”或“N”來表示負極。通過觀察電路圖中的標識，可以迅速確定貼片LED的正負極。
