MOS管切換電路

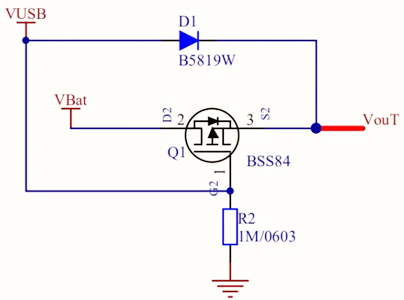

5V電源和電池的場合，使用一個MOS管作為備用電源（電池）開關的經典電路：

注意：

①注意PMOS管方向，我們需要用PMOS管的體二極管來導通MOS管；

②PMOS管的體二極管起到和二極管切換電路一樣的作用，防止在有VUSB的時候，VUSB電壓直接到了電池；

③目前該電路只適用于VUSB2VBat的情況，當VBat-VSO-VUSB>Vgsth時，Q1不管VUSB供沒供電都會導通。

工作原理：

當VUSB有電，PMOS管截止，即便有體二極管電流流過，但是因?yàn)閂USB會比Vbat電壓高，PMOS的Vgsl<Vgsth，所以PMOS體二極管截止，負載由VUSB供電；當VUSB沒電，|Vgs|>Vgsth,PMOS導通，負載由VBat供電。

MOS管經典電路

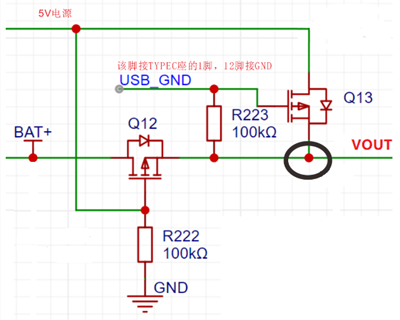

由于MOS管經典電路一直存在二極管導通壓降，因此可以用一個MOS管代D1：

工作原理：

typec口用來接入電源5V（5V/2A)，當typec電源插入時，5V首先經過Q13的內置二極管進入后級，此時Q13G極接地（USB_GND接到typec的1腳，利用typec頭的特性1腳和12腳相通并且接地）從而Q13導通，VOUT電壓接近5V。Q12由于G極有5V電壓從而截止，電池通過Q12內部二極管進入后級，又因?yàn)锳點電壓有5V，所以電池不處于工作狀態。typec電源去除時（插頭拔出），Q13的G極懸空從而截止，Q12的G極繼而為OV，Q12導通，VOUT電壓接近電池電壓。這種電路與直接串接二極管D1相比能減少能量損耗。

注意事項：

①該電路優點：相對于于經典電路沒有D1的導通壓降；

②在做電源切換為電池時，需要將電源插頭拔出，否則Q12的源極將會被拉到USB_GND，同時電池通過Q12的MOS體二極管進行供電，此時Q12不一定能導通，壓降相當大；

③同樣只適用于VUSB2VBAT+的情況。

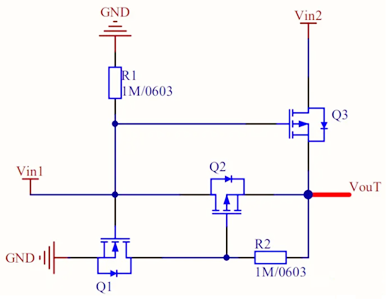

MOS管經典電路二

工作原理：

Vin1是主電源，Vin2是備用電源理論：當Vin1和Vin2都有電的時候會使用Vin1，只要有Vin1，Q1導通使得Q2的G極接地，然后Q2也導通，Q3的G極連接VIn1，S極基本也是Vin1（比Vin1小一點點，幾十mV），所以Q3截止，Vout來自Vin1。沒有Vin1時，Q3的G極被弱下拉至GND，此時Q3導通，Q1和Q2關閉，Vout來自Vin2。

注意事項：

①該電路未被驗證，存在實際問題：當把VIN1去掉時另一個電源VIN2通過Q3給到VOUT，由于適配器拔掉的時候，上面的MOS有一定的放電時間，即Q2已經導通，會造成VOUT反饋電壓回到VIN1，這段時間電池的電壓就過去了，會持續給電源輸電，同時造成Q1和Q2持續導通，此時Q3的G極和S極壓差極?。纳O管壓降）導致Q3無法導通，Vin2只能通過體二極管工作，有燒Q3和Vin1電源的風險；

②R1當Vin1供電時一直有電流，處于發熱狀態，Vin1能源被浪費了；

③只使用于Vin1>Vin2的場合，當Vin2-VQ30S-Vin1>Vgsth時，Q3會導通，同時Q2也會導通，會導致電源短路。
