逆變器的作用是什么,逆變器作用原理詳解-KIA MOS管
信息來源：本站 日期：2025-04-30
逆變器的主要功能是將直流電（DC）轉換為交流電（AC）。
逆變器是一種電力電子設備，可以將直流電能（如電池、蓄電池或太陽能板產生的電能）轉換為交流電（一般為220V/50Hz正弦波或方波），以滿足日常電器或工業設備的用電需求。
基本功能
直流轉交流：逆變器通過逆變橋、控制邏輯和濾波電路，將低壓直流電（如12V、24V或48V）轉換為220V交流電，實現與市電兼容的輸出。
波形調整：根據需求輸出不同波形，如純正弦波（適合精密電器）或修正正弦波（適合一般負載）。
功率適配：需確保輸出功率大于電器需求，尤其對啟動功率高的設備（如冰箱、空調）需預留余量。
應用場景
移動供電：車載逆變器通過點煙器或蓄電池連接，為手機、筆記本電腦、車載冰箱等設備提供交流電。
太陽能系統：光伏逆變器將太陽能板產生的直流電轉換為交流電，并具備最大功率點跟蹤（MPPT）功能以提升發電效率。
應急電源：在電網斷電時，儲能逆變器可結合蓄電池為家庭或工業負載提供備用電力。
逆變器的工作原理步驟：
1. 直流電源輸入： 接收來自太陽能電池板或蓄電池的直流電。
2. 電流轉換： 內部電子開關快速切換電流方向，形成與交流電類似的波形。
3. 交流電輸出： 轉換后的交流電輸送至電器或電網，為生活和生產提供動力。
基礎轉換過程
輸入階段：接收直流電源（如12V/24V蓄電池）。

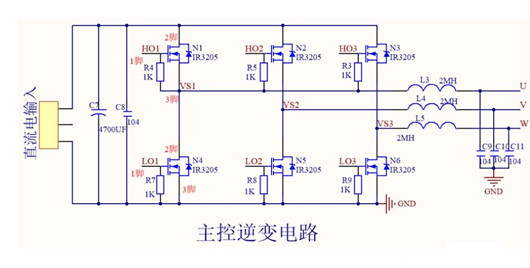

電子開關切換：通過MOSFETQ或IGBTQ等半導體器件，以高頻開關控制電流方向，生成方波或脈沖波形。
波形優化：利用脈寬調制（PWM）Q技術調整脈沖寬度，再通過LC濾波電路將方波平滑為近似正弦波。
核心控制技術
PWM控制器（如TL5001芯片）：調控開關頻率和占空比，確保輸出電壓和頻率穩定（如220V/50Hz）。
反饋機制：通過電壓/電流傳感器實時監測輸出，調整開關邏輯以應對負載變化。
